M.2 按键和外形规格说明

M.2 扩展正迅速成为嵌入式和工业计算系统中板载扩展的标准选择,并逐渐取代 mPCIe 和 mSATA 等旧接口,用于存储和外设连接。M.2 接口由英特尔于 2015 年推出,作为下一代接口规格 (NGFF),支持广泛的应用,包括更快的板载 SSD 读/写速度和无线连接集成。通过利用多达四条数据通道与系统 CPU 通信,M.2 可提供显著更高的数据传输速度。本指南将详细解释 M.2 的按键和接口规格。
什么是 M.2?
M.2是 直接集成到主板的紧凑型内部扩展模块的最新标准。与前代 mPCIe 和 mSATA 相比,新一代 M.2 接口提供更快的速度和更丰富的功能,可满足存储和扩展需求。M.2 支持多种数据速率和更先进的信号协议,可提供更强大的性能、更低的软件开销以及更高的系统整体可靠性。
M.2 标准是为了取代旧版 mSATA 标准而开发的。其主要优势在于体积小巧,非常适合小型设备。M.2 插槽在超极本和台式机中很常见。M.2 支持多种接口,包括 PCIe 和 SATA。这种多功能性使其能够支持从存储驱动器到无线网卡等一系列设备。这种适应性是 M.2 标准的一大优势。
M.2 的主要特性包括:
- • 占地面积小,节省空间
- • 支持多种接口
- • 高速数据传输速率
总体而言,M.2 显著提升了性能。它最大限度地利用了主板可用空间,并提高了数据传输速率,彻底改变了计算能力。
M.2 键是什么?为什么它们很重要?

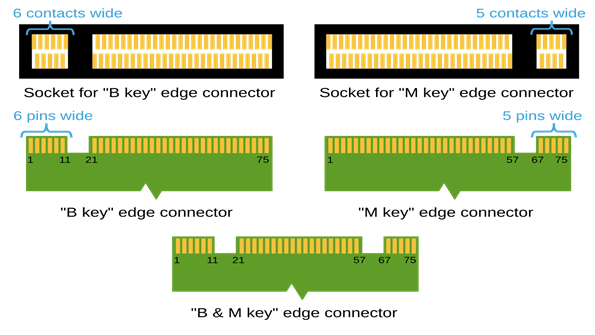

M.2 键是连接器上必不可少的凹槽。它们决定了哪些类型的设备可以连接到主板。此功能可防止错误安装和潜在的硬件损坏。这些键对于确保与不同接口的兼容性至关重要。每个键都支持特定类型的设备和协议。这种特异性意味着设备可以安全连接并正常运行。键有多种类型,每种类型都有其独特的功能。这些键适用于不同的用途和接口。例如,键 B 支持 PCIe x2 和 SATA,而键 M 支持 PCIe x4。最常见的键包括:
- • 键 B
- • 键 M
- • 键 B+M
- • 键 E

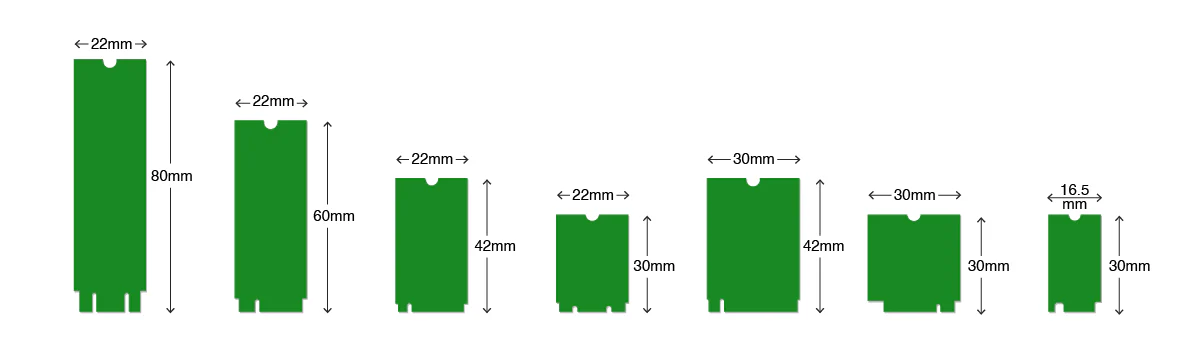

M.2 尺寸指的是模块的宽度和长度。每种 M.2 尺寸都使用一个 4 位代码来表示这些尺寸。例如,“2280”表示模块宽 22 毫米,长 80 毫米。这是 M-Key SSD 的常见尺寸。M.2 模块有四种标准宽度:12 毫米、16 毫米、22 毫米和 30 毫米。每种宽度都支持多种长度,包括 16 毫米、26 毫米、30 毫米、38 毫米、42 毫米、60 毫米、80 毫米和 110 毫米。许多主板通过提供多个安装孔来支持多种 M.2 长度。这为用户在选择模块或增加存储容量时提供了更大的灵活性。
M.2 模块厚度各异,可以是单面的,也可以是双面的。有些模块还包含风扇或散热器,以便更好地散热。M.2 PCB 的标准厚度为 0.8 毫米,公差为 ±10%。模块每面厚度不得超过 1.5 毫米。单面 M.2 模块非常适合空间有限的系统,例如紧凑型 PC。双面模块可以容纳更多芯片,有助于在保持紧凑的同时增加存储空间或添加高级功能。在某些情况下,例如 M.2 视频采集卡,在高负载或大数据处理期间需要使用散热器来冷却芯片。
不同 M.2 密钥类型说明(B、M、B+M、E、A、A+E)
键 B
B键是常见的M.2键类型。它同时支持PCIe x2和SATA接口。这种多功能性使其适用于各种应用,尽管数据传输速率适中。
此密钥通常用于需要平衡性能和成本的设备。它能够灵活地兼容多种设备。密钥 B 通常与存储和连接解决方案配对使用。
键 M
Key M 是高性能需求的首选。它支持 PCIe x4,数据传输速度更快。对于追求快速存储性能的用户来说,这款 Key 是理想之选。
Key M 通常用于高端 SSD,具有显著的优势。对于需要快速数据访问的游戏玩家和专业人士来说,这是首选。
键B+M
Key B+M 组合采用双键设计,允许设备同时支持 PCIe x2 和 SATA。这种双重兼容性意味着更广泛的设备支持。
这种密钥类型非常适合不确定系统兼容性的用户。它提供了灵活性,并减少了对界面限制的担忧。一体化解决方案可以提高跨不同系统的可用性。
键 E
E键主要用于无线网卡。它支持PCIe x1和USB 2.0连接。此键是将Wi-Fi和蓝牙功能集成到设备中的关键。
选择 Key E 可提供无缝连接选项。它允许将无线模块轻松集成到紧凑型构建和系统中。
键 A 和 A+E
Key A 不太常见。它提供 PCIe x2 连接。Key A 比较小众,满足特定需求。
Key A+E 集多种功能于一身,用途更加广泛。它有利于需要连接和存储的设备。虽然不太流行,但它在专业硬件应用中占据着一席之地。
密钥类型 | 支持的接口 | PCIe 通道 | 常见用途/描述 |
键 B | PCIe + SATA | PCIe x2 | 用于 SATA SSD、部分 NVMe SSD、WWAN 卡 |
键 M | PCIe | PCIe x4 | 高速 NVMe SSD |
键B+M | PCIe + SATA | PCIe x2 | 与更多 SSD 类型兼容 |
键 E | PCIe + USB 2.0 | PCIe x1 | Wi-Fi、蓝牙和无线通信 |
键 A | PCIe | PCIe x2 | 通常用于 Wi-Fi 和蓝牙模块 |
A+E键 | PCIe + USB 2.0 | PCIe x1/x2 | 混合设计,可灵活适用于无线网卡 |
了解这些关键因素有助于提升组件选择时的决策能力。这可以确保最佳配置,并避免代价高昂的错误。它们的独特功能有助于根据特定需求和应用调整硬件。

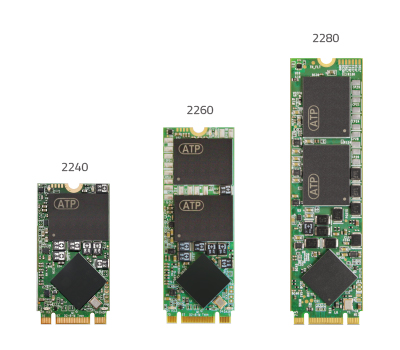

M.2 外形尺寸:尺寸及其含义(2230、2242、2260、2280、22110)
来源:ATP
M.2 尺寸规格指的是 M.2 卡的物理尺寸。这些数字对于确保卡适合您的设备至关重要。例如,像 2230 这样的尺寸规格就表示具体的尺寸。
前两位数字表示宽度(以毫米为单位)。其余数字表示卡的长度。例如,2230 卡宽 22 毫米,长 30 毫米。其中最常见的是 2280 卡。它在尺寸和容量之间取得了平衡,因此应用广泛。其他尺寸,例如 2230 或 22110,则适用于特定应用或硬件需求。
常见的 M.2 外形尺寸
- • 2230:紧凑型设备,通常用于超极本。
- • 2242:便携式解决方案,性能中等。
- • 2260:中档,尺寸和功率之间的平衡。
- • 2280:最常见,高性能。
- • 22110:更大、高端的存储、服务器。
了解这些尺寸有助于为您的设备选择合适的 M.2 卡。每种尺寸都经过量身定制,以满足特定的使用需求。确定合适的尺寸可确保顺利集成并获得最佳性能。
M.2 接口和协议:SATA、PCIe、NVMe 等
M.2 接口决定了存储设备的速度和兼容性。M.2 标准支持不同的接口,每种接口都具有独特的优势。了解这些优势可以最大限度地提升系统性能。
SATA 和 PCIe 是 M.2 SSD 的两种主要接口。SATA 兼容性广泛,但速度较慢。相反,PCIe 提供更快的数据传输速率,是高性能应用程序的首选。
在 PCIe 中,NVMe 以其卓越的速度和效率脱颖而出。NVMe SSD 充分利用 PCIe 的功能,使其成为需要快速数据访问的任务的理想选择。其启动和加载时间远超传统存储。
关键 M.2 接口和协议
- • SATA:较旧、可靠、速度适中。
- • PCIe:更新、更快的数据传输速率。
- • NVMe:高速接口,最适合重数据任务。
选择合适的接口取决于您的系统需求。了解这些选项可确保您选择最符合需求的 SSD。无论是升级还是构建新系统,请务必检查其与主板规格的兼容性。
M.2 SSD 兼容性:如何检查并避免错误
确保 M.2 SSD 与主板兼容至关重要。购买前,请务必确认主板规格。这样可以避免代价高昂且令人沮丧的错误。
首先确定主板上可用的 M.2 插槽。检查支持的键类型,这决定了兼容的 SSD。了解您的插槽是否支持 NVMe、SATA 或两者兼有至关重要。
主板手册通常会详细说明兼容的 M.2 接口和规格。请将此信息与您计划购买的 SSD 的规格进行交叉比对。此步骤有助于避免购买不兼容硬盘的常见错误。
确保兼容性的步骤
- 检查主板的 M.2 插槽规格。
- 验证支持的密钥类型(B、M、B+M)。
- 确保接口兼容性(NVMe 或 SATA)。
- 确认外形尺寸支持(2230、2242 等)。
遵循这些步骤,可以避免潜在的不匹配问题。这确保了安装的顺利进行和最佳性能。充分的准备是 M.2 升级成功的关键。
M.2 实际应用:超越存储的用例(Wi-Fi、蓝牙等)
M.2 插槽不仅限于存储驱动器。它们为各种扩展提供了灵活性。许多设备都利用它们来实现附加功能。
常见用途包括集成无线技术。设备可以使用 M.2 增强与 Wi-Fi 或蓝牙模块的连接。这些扩展采用 Key E 类型。
除了基本连接之外,M.2 插槽还支持其他功能。它们支持蜂窝调制解调器和 GPS 模块等特殊扩展。这种多功能性使 M.2 在满足现代需求方面发挥着至关重要的作用。
M.2 的非存储应用
- • Wi-Fi 模块
- • 蓝牙卡
- • 蜂窝调制解调器
- • GPS 模块
M.2 插槽的多功能性实现了一系列技术增强,显著提升了设备的功能。
M.2 SSD 与传统 SSD:性能和优势
与传统的 2.5 英寸 SSD 相比,M.2 SSD 具有诸多优势。它们更紧凑,可放入更小的空间。这使得它们成为超薄笔记本电脑和小型台式机的理想选择。
性能是另一个关键优势。M.2 SSD(尤其是采用 NVMe 技术的 SSD)可提供更快的数据传输速率。这种速度可以提高系统响应速度和加载时间。
在 M.2 和传统 SSD 之间进行选择时,需要考虑尺寸和性能等优势。M.2 硬盘通常在能源效率和节省空间方面更胜一筹。然而,传统 SSD 在较旧的系统中可能仍然表现良好。
M.2 SSD 的优势
- • 体积小、重量轻
- • 更高的数据传输速率
- • 提高能源效率
总体而言,M.2 SSD 是满足现代计算需求的强大选择。它们不仅优化性能,还能节省空间和能源。
选择合适的 M.2 SSD 或扩展卡的技巧
选择合适的 M.2 组件需要仔细考虑系统要求和兼容性。请验证主板规格,以确保其支持所需的 M.2 键和规格。
此外,请评估您的设备支持的接口(SATA 还是 PCIe),以最大限度地提高性能。请考虑您的用例,以确定所需的速度和存储容量。
需要考虑的关键因素
- • 主板兼容性和插槽类型
- • 支持的接口:SATA 或 PCIe
- • 所需的存储容量和速度
考虑到这些因素,您可以做出明智的决定,以提高设备的性能。
了解 M.2 按键和外形尺寸为何如此重要
了解 M.2 按键和外形尺寸对于优化计算机性能和确保兼容性至关重要。随着技术的发展,了解这些细节有助于避免升级和安装过程中出现错误。
无论您是在打造游戏装备还是紧凑型 PC,M.2 组件都能提供速度与效率的平衡。掌握这些知识,您不仅可以提升系统潜力,还能确保您的设备经得起未来考验。
关于 M.2 SSD 的常见问题解答
1.M.2 SATA和NVMe有什么区别?
M.2 SATA 使用 SATA 协议,与传统 SSD 类似。然而,NVMe 提供更快的数据传输速率。
2.所有主板都支持M.2 SSD吗?
并非所有主板都配备 M.2 插槽。请检查您的主板规格,确认其是否支持 M.2 硬盘。
